根據風管的加工工藝,風管生產線可以定義為風管成型的整個過程由一臺機器獨立完成。
說白了,從線圈下料到導管成型的整個過程,都是由機械加工設備不間斷地獨立完成的。
中間過程不需要任何人的參與和操作。
一條完整的風管生產線應實現以下功能。
1.線圈材料選擇和下料功能;可以選擇2-6種不同厚度或材質的線圈。
2.壓縮和展平功能;該功能是線圈加工前的調整過程,防止浪費。
3.打孔、倒角、開槽功能;該功能可以完成風管安裝孔的制作,避免后期鉆孔帶來的不便。
4.截止功能;該功能將紙張與線圈分離,以便進行下一步處理。
5.傳輸功能;便于卷材在下一道工序自動加工。
6.咬人;該功能實現了鈑金的壓邊操作,并使接頭成角度。
7.形成公共板凸緣;這個功能是制造雙面普通平板法蘭的關鍵步驟。
8.彎曲成型;最后一道工序完成,形成了帶有普通平板法蘭的矩形風管。

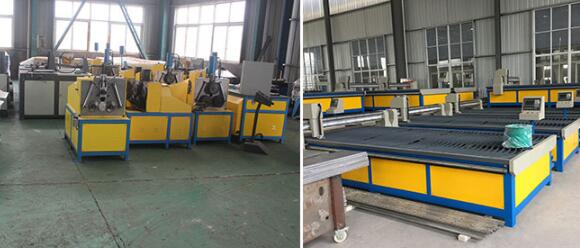

機制風管生產線的第三條線由加載架、校平機、沖壓機和方壓機、液壓剪切機和液壓折疊機組成。電控部分由全電腦控制。該控制系統具有閉環反饋系統,生產精度和穩定性明顯提高。最大工作速度為15m/min。長度誤差為0.5毫米,對角線誤差為0.8毫米.該系統可滿足單班生產1000正方形風管的能力。
風管生產線: 1升級版的優勢。定長板開卷下料;2.獨立法蘭的自動完成。它是一條功能齊全、性能優良、自動化程度高的全新自動風管生產線。咬邊機風管等離子切割機、普通平板法蘭機、風管整條風管生產線的生產速度可達15m/min,生產效率較其他同類設備顯著提高。從金屬板材的開卷到風管的軋制、普通板法蘭/角鋼法蘭的成型、TDF的折疊,實現了自動化。設計中采用了國內外先進的風管生產標準,計算機控制系統采用獨立的操作臺,具有體積小、能耗低、易搬遷、效率高的優點,可生產各種規格的矩形風管,可出廠交貨。
